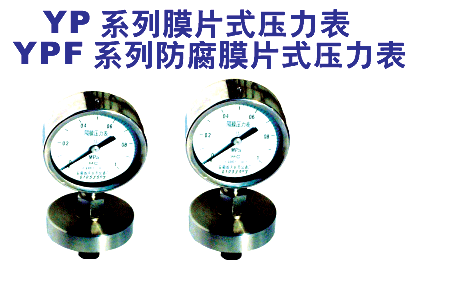

名称：YPF系列防腐膜片式压力表

询价：025-57155258 点此订购留言

厂商：

放大图片

1、概述

YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；VPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。

2、结构原理

结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。

原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。

3、技术参数

型号	测量范围（MPa）	准确度等级	备注
YP-100	0-0. 1；0-0.16;0-0.25; 0-0. 4;0-0.6;0-1;0-1.6; 0-2.5;-0.1—0； -0.1—0.06	2．5	一般
YPF-100			防腐
YP-150			一般
YPF-150			防腐

4、外形尺寸

型号	D	H	h
YP-100 YPF-100	Ф100	61	69
YP-150 YPF-150	Ф150	88	75
