| 概述 |
|
| |
 |
| SWP-T21X系列小型化压力变送器采用具有******xj****水平的进口陶瓷压阻传感器或扩散硅传感器，配合高精度电子元件，经严格的工艺过程装配而成。采用无中介液的干式压力测量技术，充分发挥了陶瓷传感器的技术优势，使SWP-T21X系列压力变送器具有优异的技术性能。稳定性高，并具有很高的测量精度。 |
| SWP-T21X系列小型化压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。 |
| |
| 主要特点 |
| |
| ◆稳定性高 每年优于0.1％满量程。 |
| ◆温度偏移小 由于取消了测量元件中的中介液，因而传感器不仅获得了很高的 测量精度，且受温度的影响小。 |
| ◆可靠性好 采用大规模IC，电路可靠性好，抗干扰性能强。 |
| ◆适用性广 产品具有多种型号，多种过程连接形式，多种制作材料，可适应工业测量中的各种介质。 |
| ◆安装维护简便 产品结构合理，体积小,重量轻，可直接任意位置安装。 |
| |
| 工作原理 |
| |
| 仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。***后由CPU进行数据处理并显示及PWM输出。原理框图如下： |
| |
|
|
| |
| 被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片***大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的***大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。 |
| |
| 技术参数 |
| |
| ◆准确度等级 0.5级 |
| ◆回 差 0.1%FS |
| ◆温度影响 ±0.1%/10℃ |
| ◆工作电压 DC 13V～30V |
| ◆年稳定性 ±0.2% |
| ◆信号输出 4～20mA |
| ◆允许过压 量程150% |
| ◆外型尺寸 120×60×100 max |
| ◆***大压力 量程200% |
| ◆允许温度 介质 -20～70℃ 环境 -20～80℃ |
| |

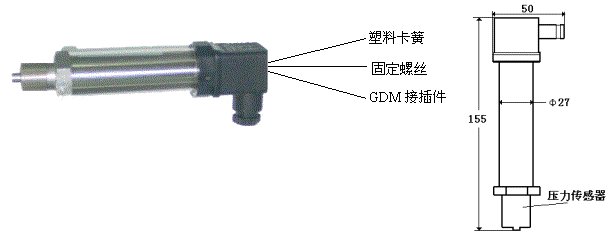

带GDM接插件压力变送器外形图及尺寸
 |
|
|

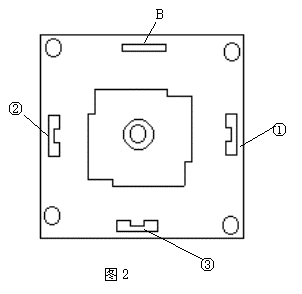

| GMD接插件接线端子图 |
| |
１、 供电电源正 ２、 供电电源负 ３、 ＮＣ Ｂ、屏蔽线和地线
|
| |
| 注意事项 |
| |
| 将GMD接插件的固定螺丝下，拨下接插件便看见图２，但须***用摄子将螺丝孔内小塑料卡簧向中间撬一下，才能拆开接插件，看见接线端子。
|
| |

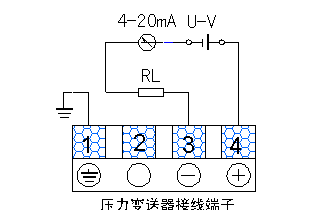

| 接线方式 |
| |
|
|

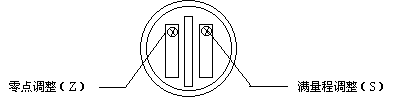

| 零点及量程调整 |
| |
|
|
| GMD接插件和不锈钢连接件之间是用螺纹连接的，反时针旋下GMD插件，内部有2个多圈电位器。 |
| |
| 型号内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
T21X基本型 |
|
变送器类型 |
T21X |
|
|
|
|
|
|
|
基本型 |
|
过程连接方式和材料 |
R |
|
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G |
|
|
|
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
|
密封件材料 |
3F |
|
|
|
|
|
聚四氟乙烯 |
|
信号输出方式 |
2 |
|
|
|
|
4-20mA二线 |
|
外壳类型 |
A |
|
|
|
不锈钢无现场指示，防护等级IP65 |
|
精度等级 |
2 |
|
|
0.2 |
|
5 |
|
|
0.5 |
|
9 |
|
|
特殊要求 |
|
测量范围 |
|
|
见标准量程表 |
|
Y |
|
非标准量程 |
|
传感器类型 |
R |
陶瓷压阻 | |
| |
| 标准量程表 |
| |
|
测量范围 |
代号 |
量程调节范围 |
|
0-4kPa |
D1 |
0.7-7kPa |
|
0-6kPa |
D2 |
0.7-7kPa |
|
0-10kPa |
D3 |
1.0-10kPa |
|
0-16kPa |
D4 |
10.0-20kPa |
|
0-20kPa |
D5 |
10.0-20kPa |
|
0-25kPa |
D6 |
12.0-30kPa |
|
0-40kPa |
D7 |
12.0-40kPa |
|
0-60kPa |
D8 |
20.0-60kPa |
|
|
|
|
|
0-100kPa |
E1 |
30.0-100kPa |
|
0-160kPa |
E2 |
60.0-200kPa |
|
0-200kPa |
E3 |
60.0-200kPa |
|
0-250kPa |
E4 |
120.0-400kPa |
|
0-400kPa |
E5 |
120.0-400kPa |
|
|
|
|
|
0-0.6MPa |
F1 |
0.2-0.6MPa |
|
0-1.0MPa |
F2 |
0.3-1.0MPa |
|
0-1.6MPa |
F3 |
0.6-2.0MPa |
|
0-2.0MPa |
F4 |
0.6-2.0MPa |
|
0-2.5MPa |
F5 |
1.2-4.0MPa |
|
0-4.0MPa |
F6 |
1.2-4.0MPa |
|
0-6.0MPa |
F7 |
2.0-6.9MPa |
|
|
|
|
|
0-10MPa |
H1 |
3.0-10MPa |
|
0-20MPa |
H2 |
6.0-20MPa |
|
-2-2kPa |
C1 |
2.0-7.0kPa |
|
5-5kPa |
C2 |
5.0-20kPa |
|
-10-10kPa |
C3 |
2.0-20kPa |
|
-20-20kPa |
C4 |
-8.0-20kPa |
|
-50-50kPa |
C5 |
10.0-100kPa |
|
|
|
|
|
-100-0kPa |
B1 |
-40-100kPa |
|
-100-100kPa |
B2 |
-40-100kPa |
|
-100-300kPa |
B3 |
50-400kPa |
|
-100-900kPa |
B4 |
240-1000kPa | |
