| 技术数据 |
| |
 |
|
| |
| 工作电压 12.5～30 VDC |
| 输出信号 4～20mA二线 |
| 0～20mA三线 |
| 测量范围 0～100m（***大） |
| 精度 0.2、0.5、1.0 |
| 稳定性 优于0.1%/年 |
| 允许温度 介质-20℃-60℃ |
| 环境 -20℃-70℃ |
| 贮存 -40℃-80℃ |
| 传感器材料 外壳 不锈钢1Gr18Ni9Ti |
| 膜片 96%氧化铝 |
| 密封 氟橡胶、聚四氟乙烯 |
| 导气电缆材料 聚氯乙烯与丁腈橡胶复合物 |
| 过程连接方式 外螺纹G11/2 |
| 法兰 |
| |
| |
| |
| |
| |
| |
| |
| |
| |

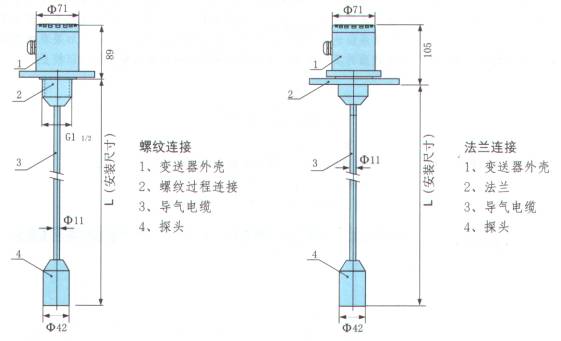

| 外形尺寸 |
| |
 |
| |
| 安装 |
| |
| 缆式静压液位变送器有G11/2螺纹及法兰两种标准的安装方式 |
| 螺纹安装 |
| 对于直接使用G11/2螺纹安装的变送器，供货时提供一个G11/2圆螺母，一般安装可有两种方式。 |
| 1、安装位置已有G11/2螺纹。直接把液位变送器旋入即可，附带的圆螺母可以不用，也可以旋上用以防松。 |
| 2、安装位置无G11/2螺纹。可利用现有的Φ50～Φ60的光孔，或安装带有Φ50～Φ60孔的支架，装上液位变送器，并旋上圆螺母固定。 |
| |
| 法兰安装 |
| 标准供货时法兰的安装尺寸符合DN50 GB9119.6-88如果安装位置已有其它的法兰安装孔，订货时请注明法兰尺寸或对应的规格及标准号，以便满足安装要求。 |
| |
| 配重 |
| |
当被测介质不稳定时，探头容易产生位移，从而影响测量精度。这时应将探头固定。如果现场不具备固定探头的条件，可选用配重，使探头重量增加从而起到稳定探头的作用。
如需选用配重，请在订货时说明。 |
| |
| 调试 |
| |
缆式静压液位变送器，出厂时零点及满量程都已标定。
需说明的是，满度的标定是按用户提供的被侧介质的比重，经计算进行的干标定。由于标定条件与使用条件很难完全一致，因此满度指示可能会有不同程度的出入，因此在静压液位变送器安装后应对满度进行校正。校正时使介质液位达***大值，把变送器输出值校正到20.000mA，如果现场条件不允许介质液面达到***大值，则可根据液面的实际数值，用下式计算出对应的电流输出值加以校正：
|
|
|
其中：In 液位在n点时变送器应当输出的电流值（单位mA）
hn n点液位高度（单位m）
hmax 被测介质***大液位高度（即满量程，单位m）
为提高校正精度，校正时请参考变送器出厂时的标定记录，适当加以修正。 |
| |
| 缆式静压液位变送器型号内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP-TLC |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
变送器类型 |
G |
|
|
|
|
|
|
|
|
|
标准型 |
|
D |
|
|
|
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
|
|
|
本安型 |
|
过程连接材料 |
3 |
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
5 |
|
|
|
|
|
|
|
|
不锈钢316L |
|
9 |
|
|
|
|
|
|
|
|
特别约定 |
|
过程连接方式 |
T |
|
|
|
|
|
|
|
外螺纹G11/2 |
|
F |
|
|
|
|
|
|
|
法兰 |
|
Y |
|
|
|
|
|
|
|
特别约定 |
|
导气电缆材料 |
5 |
|
|
|
|
|
|
丁腈橡胶与聚氯乙烯复合物 |
|
9 |
|
|
|
|
|
|
特别约定 |
|
传感器密封件材料 |
1F |
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
|
|
特别约定 |
|
信号输出方式 |
2 |
|
|
|
|
4-20mA二线 |
|
3 |
|
|
|
|
0-20mA三线 |
|
9 |
|
|
|
|
特别约定 |
|
精度等级 |
2 |
|
|
|
0.2 |
|
5 |
|
|
|
0.5 |
|
6 |
|
|
|
1.0 |
|
9 |
|
|
|
特殊要求 |
|
配重 |
H |
|
|
无配重 |
|
Z |
|
|
标准配重 |
|
Y |
|
|
特别约定 |
|
安装尺寸 |
|
|
单位m |
|
量程代号 |
|
见标准量程表 | |
