| 名称：SWP-TLD系列 直装式静压液位变送器 |  | | 询价：025-57155258 点此订购留言 | | 厂商： | |  |  放大图片 | |
|
|
| 技术数据 |
| |
| 输出信号 4～20mA二线 |
| 0～20mA三线 |
| 测量范围 0～100m（***大） |
| 精度 0.2、0.5 |
| 稳定性 优于0.1%/年 |
| 允许温度 介质 -20℃-70℃ |
| 环境 -20℃-70℃ |
| 贮存 -40℃-80℃ |
| 材料 过程连接 不锈钢1Gr18Ni9Ti |
| 不锈钢喷涂聚四氟乙烯 |
| 膜片 96%氧化铝 |
| 密封 氟橡胶 |
| 聚四氟乙烯 |
| 过程连接方式 法兰 |
| |
| |
| |
| |
| |
| |

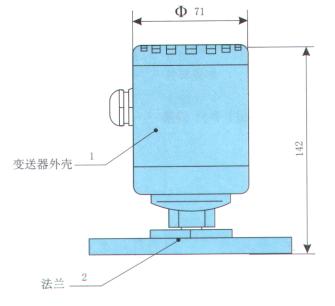

| 外形尺寸 |
|
|
| |
| 安装 |
| |
| 直装式静压液位变送器，法兰安装尺寸符合DN50 GB9119.6-88。用户可以直接安装。 |
| |
| |
| 调试 |
| |
直装式静压液位变送器，出厂时零点及满量程都已标定。
需说明的是，满度的标定是按用户提供的被侧介质的比重，经计算进行的干标定。由于条件与使用条件很难完全一致，因此满度指示可能会有不同程度的出入，因此在静压液位变送器安装后应对满度进行校正。校正时使介质液位达***大值，把变送器输出值校正到20.000mA，如果现场条件不允许介质液面达到***大值，则可根据液面的实际数值，用下式计算出对应的电流输出值加以校正： |
|
|
其中：In 液位在n点时变送器应当输出的电流值（单位mA）
hn n点液位高度（单位m）
hmax 被测介质***大液位高度（即满量程，单位m）
为提高校正精度，校正时请参考变送器出厂时的标定记录，适当加以修正。 |
| |
| 直装式静压液位变送器型号内容 |
| |
|
型号 |
代码 |
说明 |
|
SWP－TLD |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
直装式静压液位变送器 |
|
变送器类型 |
G |
|
|
|
|
|
|
标准型 |
|
D |
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
本安型 |
|
过程连接材料 |
3 |
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
5 |
|
|
|
|
|
不锈钢316L |
|
7 |
|
|
|
|
|
不锈钢喷涂聚四氟乙烯 |
|
9 |
|
|
|
|
|
特别约定 |
|
过程连接方式 |
F |
|
|
|
|
法兰 |
|
Y |
|
|
|
|
特别约定 |
|
传感器密封件材料 |
1F |
|
|
|
氟橡胶 |
|
2F |
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
特别约定 |
|
信号输出方式 |
2 |
|
|
4-20mA二线 |
|
3 |
|
|
0-20mA三线 |
|
9 |
|
|
特别约定 |
|
精度等级 |
2 |
|
0.2 |
|
5 |
|
0.5 |
|
6 |
|
1.0 |
|
9 |
|
特殊要求 |
|
量程代号 |
|
见标准量程表 | | | | | 点击次数：1605 |  |
|
|
|
|
|
|
