| 名称：带温度变送器(隔爆)热电偶/阻 |  | | 询价：025-57155258 点此订购留言 | | 厂商： | |  |  放大图片 | |
 |
|
应用 |
|
| 通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。 |
|
|
特点 |
|
|
二线制输出4-20mA，抗干扰能力强； |
|
节省补偿导线及安装温度变送器费用； |
| 节省范围大； |
| 冷端温度自动补偿，非线性校正电路； |
|
|
工作原理 |
|
| 热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。 |
| 隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。 |
|
|
主要技术参数 |
|
|
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94 |
|
|
测量范围及允差 |
|
| 型 号 |
分 度 号 |
测温范围℃ |
精度等级 |
允许偏差 |
| WZPB |
Pt100 |
-200-+500 |
A级 B级 |
±(0.15+0.002ItI)
±(0.30+0.005 ItI) |
| WZCB |
Cu50 Cu100 |
-50-+100 |
|
±(0.30+0.005 ItI) |
| 型 号 |
分 度 号 |
允 差 等 级 |
| I |
II |
| 允 差 值 |
测温范围℃ |
允 差 值 |
测温范围 |
| WRNB |
K |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
| ±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
| WRMB |
N |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
| ±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
| WREB |
E |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
| ±0.004 ItI |
375-800 |
0.004 ItI |
333-900 |
| WRFB |
J |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
| ±0.004 ItI |
375-750 |
0.004 ItI |
333-750 |
| WRCB |
T |
±1.5℃ |
-40-125 |
±1℃ |
-40-133 |
| ±0.004 ItI |
125-350 |
0.0075 ItI |
133-1000 |
|
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100 |
| 输出方法： 二线制 |
|
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级. |
| 供电电源：24V.DC±10℅ |
| 防护等级：IP65 |
|
防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6 |
| 绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50. |
|
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间； |
|
基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。 |
|
|

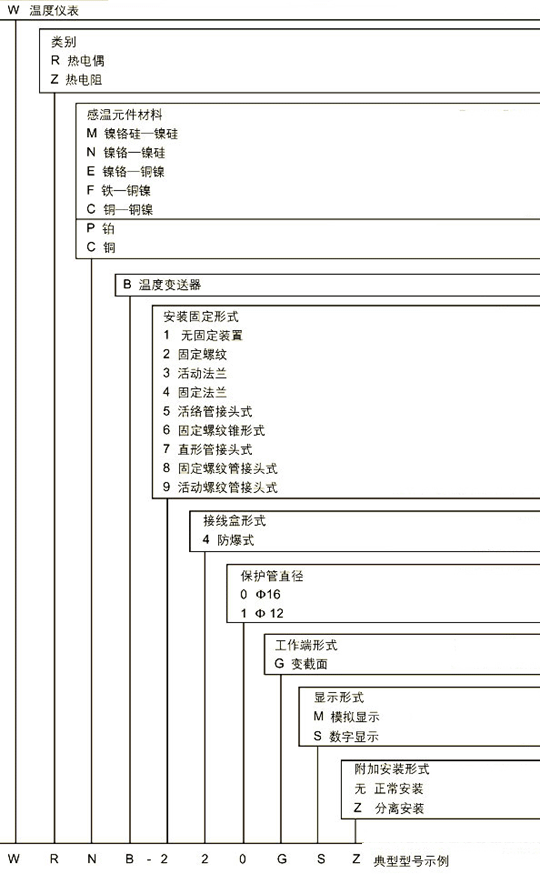

选型方式 |
|
