直流电流（电压）变送器
型号：YWD-DI(DV)
一、概述
YWD、YWE、YWL系列直流变送器系采用美国惠普公司***新器件—HCNR200/201线性光耦。将被测信号变
换成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成******线性关系并且完全隔离的电压，再
经恒压（流）至输出。本机采用计算机辅助设计（CAD），具有原理非常简单，线路设计精炼，可靠性高，
安装方便等优点。
YWD、YWE、YWL系列直流变送器以其良好的性能和低廉的价格，可广泛用于电信、电力等领域。尤其适
用于工业过程控制中。
二、原理
本电路的核心器件—HCNR200/201线性光耦由高性能铝镓***发光二极管（LED）和两只紧密匹配光电二极管
构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被完全消除，
输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设
计，确保了光耦具有很好的线性度和稳定的增益。
三、HCNR200/201主要特点
低非线性度：典型：0.1% ***好：0.01%
低温度系数：-65ppm/℃
宽 频 带：高精度：DC-10kHz
高速可达成:5MHz
四、名称及型号
直流电压变送器 型号：YWD-DV YWE-DV YWL-DV
直流电流变送器 型号：YWD-DI YWE-DI YWL-DI
五、执行标准
QB/441600 17 079-2001
六、主要技术指标
1、 输入、输出及辅助电源参数：
|
Vn
输入电压 |
V0
0～5V |
V1
0～30V |
V2
0～60V |
V3
0～300V |
V4
0～450V |
V5
0～75mV |
V6
0～±75mV |
Vn
用户自定 |
|
An
输入电流 |
A1
0～1mA |
A2
0～10mA |
A3
4-20mA |
A4
0～±1mA |
A5
0～±10mA |
A6
4～12～20mA |
A7
用户自定 |
|
On
输出信号 |
O1
0～5V |
O2
1～5V |
O3
0～20mA |
O4
4～20mA |
O5
0～±5V |
|
O6
1～3～5V |
O7
0～±20mA |
O8
4～12～20mA |
O9
0～10kHz |
On
用户自定 |
|
Pn
辅助电源 |
P1
DC24V±15% |
P2
DC12V±10% |
Pn用户自定， |
|
YWD系列可选：AC220V、AC110V ， DC220V 、DC110V 、DC48V、 DC24V YWE、YWL系列可选：DC24V 、DC15V 、DC12V |
2、精度等级： 0.2% 0.5%（YWL系列）
3、 输入过载：电压2倍连续，电流：1.5倍连续 3倍1秒
4、 负载能力：输出电压：≥2kΩ,
输出电流：≤650Ω
5、工频耐压： AC2kV/1分钟，漏电流1mA
6、 绝缘强度： ≥20MΩ
7、 冲击电压： 5kV/1.2～50μs（峰值）
8、 响应时间：＜100ms
9、 电源功耗： ≤1VA
10、 工作环境：温度:-10～50℃ 湿度:10～90%（无凝露）
11、 贮藏条件：温度:-40～70℃ 湿度:10～95%（无凝露）
12、 电源反极性保护
13、 外型尺寸：
YWD： 55mm×75 mm×120mm
YWE： 42mm×75 mm×70mm
YWL： 75 mm×22.5mm×100mm

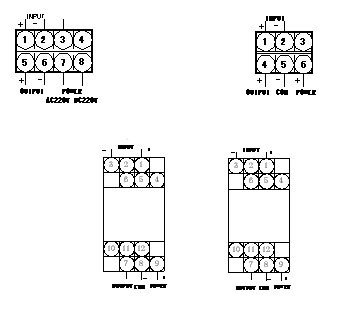

七、接线图
三隔离接线图 共地输出接线
YWD-DI(DV) YWE-DI(DV)
八、安装
YWD、YWE系列采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm。螺钉大小为M3×12。YWL系列采用DIN导轨安装方式，导轨宽度为35mm。
九、产品调试
找到对应于变送器面板上相应的ZERO和CAL两个调试孔，其内的二个电位器分别为零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。
十、订货须知
签定订货合同时应详细写明所需的型号、规格，对应所选择的型号、规格按下列格式将代号填入，特殊规格请用文字说明。
例1：YWE-DV-V2-P1-O4
YWE-DV型直流电压变送器
输 入：DC 0～60V
辅助电源：DC 24V±15%
输 出：DC 4～20mA
例2：YWE-DI-A3-P1-O4
YWE-DI型直流电流变送器
输 入：DC 4～20mA
辅助电源：DC 24V±15%
输 出：DC 4～20mA
十一、注意事项
1、连接线须***用屏蔽线，且电源线、输入线和输出线须***分离。
2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、产品出厂时已调校好零点和精度，请勿随意调整。 |
